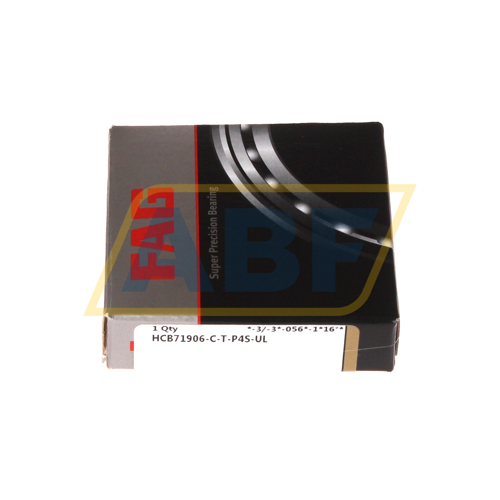

Name: HCB71906-C-T-P4S-UL FAG
Brand: FAG

Główna specyfikacja

Dostepnosc 4 szt.
Marka FAG
Numer produktu HCB71906-C-T-P4S-UL FAG
Manufacturer Part Number 0396182850000
EAN 4026677419422
Kategoria Łożysko kulowe skośne jednorzędowe

Waga i wymiary

Wewn. (d) w milimetrach 30
Zewn. srednica (D) w milimetrach 47
Szerokosc (B), mm 9
Wewn. (d) w calach 1.1811
Zewn. srednica (D) w calach 1.8504
Szerokosc (B), cale 0.3543
Waga (kg) 0.045

Właściwości produktu

Uszczelka Brak uszczelki
Typ koszyka TB - koszyk z wlókien lisciowych
Precyzja P4S Precyzja (wyzsza od P4)
Kat styku 15 stopni
Parowanie G - uniwersalne parowanie
Wewnetrzny luz osiowy / Naprezenia wstepne UL - uniwersalna konstrukcja do pasowania w pary; para lozyska ma niewielkie naprezenia wstepne w ukladzie O i X.
Smarowanie Standardowe smarowanie

Dane od Schaeffler (medias)

Szerokość (b) mm 9
Radial Static Load Rating C0r (N) 4200
Radial Dynamic Load Rating Cr (N) 8500
Prędkość graniczna dla smarowania tłuszczem (n G Grease) 43000
Prędkość graniczna dla smarowania olejem (n G Oil) 67000
ECLASS number 23-05-08-03
ECLASS2 number 23-05-08-03
Opis Medias Spindle bearings HCB719..-C, adjusted, in pairs or sets, contact angle a = 15°, with ceramic balls, restricted tolerances

Opis przyrostków

C 15° Or 17° Contact Angle
T Textile Laminated Phenolic Resin, Outer Ring Guided. The Cage Is Suitable For Long-Term Operation At Temperatures Up To 100°C
P4S Boundary Dimensions ISO 4, Abec-7, Running Accuracy ISO 2, Abec-9
UL Single Bearing, Universal, Light Preload

Pobrane pliki i linki

Link to manufacturer

Szczegółowy

HCB71906-C-T-P4S-UL FAG to hybrydowe łożysko wrzecionowe. Łożysko tego typu ma duże ceramiczne kulki. Hybrydowe łożyska wrzecionowe mogą osiągać bardzo wysokie prędkości przy bardzo niewielkim wytwarzaniu ciepła i niskim zużyciu. Wysoki stopień sztywności utrzymuje się nawet przy bardzo dużych prędkościach. To sprawia, że łożysko HCB71906-C-T-P4S-UL FAG szczególnie nadaje się do stosowania we wrzecionach szybkoobrotowych lub szlifierskich.

Łożyska wrzecionowe FAG to jednorzędowe łożyska kulkowe skośne, których nie można demontować. Składają się one z solidnych pierścieni wewnętrznych i zewnętrznych oraz zespołów kulek i koszyków z pełnymi klatkami okiennymi. Ze względu na bardzo wąskie tolerancje nadają się szczególnie do zastosowań wymagających wysokiej dokładności prowadzenia i przystosowania do dużych prędkości. Łożyska wrzecionowe są powszechnie stosowane w głównych wrzecionach obrabiarek.

Ponadto łożyska wrzecionowe FAG zostały zaprojektowane jako łożyska uniwersalne. Łożyska uniwersalne o tym samym odchyleniu otworu pierścienia wewnętrznego i średnicy zewnętrznej można łączyć w celu zastosowania w różnych układach. Na przykład, gdy nośność pojedynczego łożyska jest niewystarczająca, można zastosować dwa pasujące do siebie łożyska w układzie podwójnym, aby przenosić obciążenia osiowe tylko w jednym kierunku. Aby przenosić obciążenia osiowe w obu kierunkach i momentach, dobrym rozwiązaniem jest układ O lub X.

HCB71906-C-T-P4S-UL FAG

Łożysko kulowe skośne jednorzędowe
