Hauptspezifikationen

• Verfügbarkeit 0 St.
• Marke Varvel

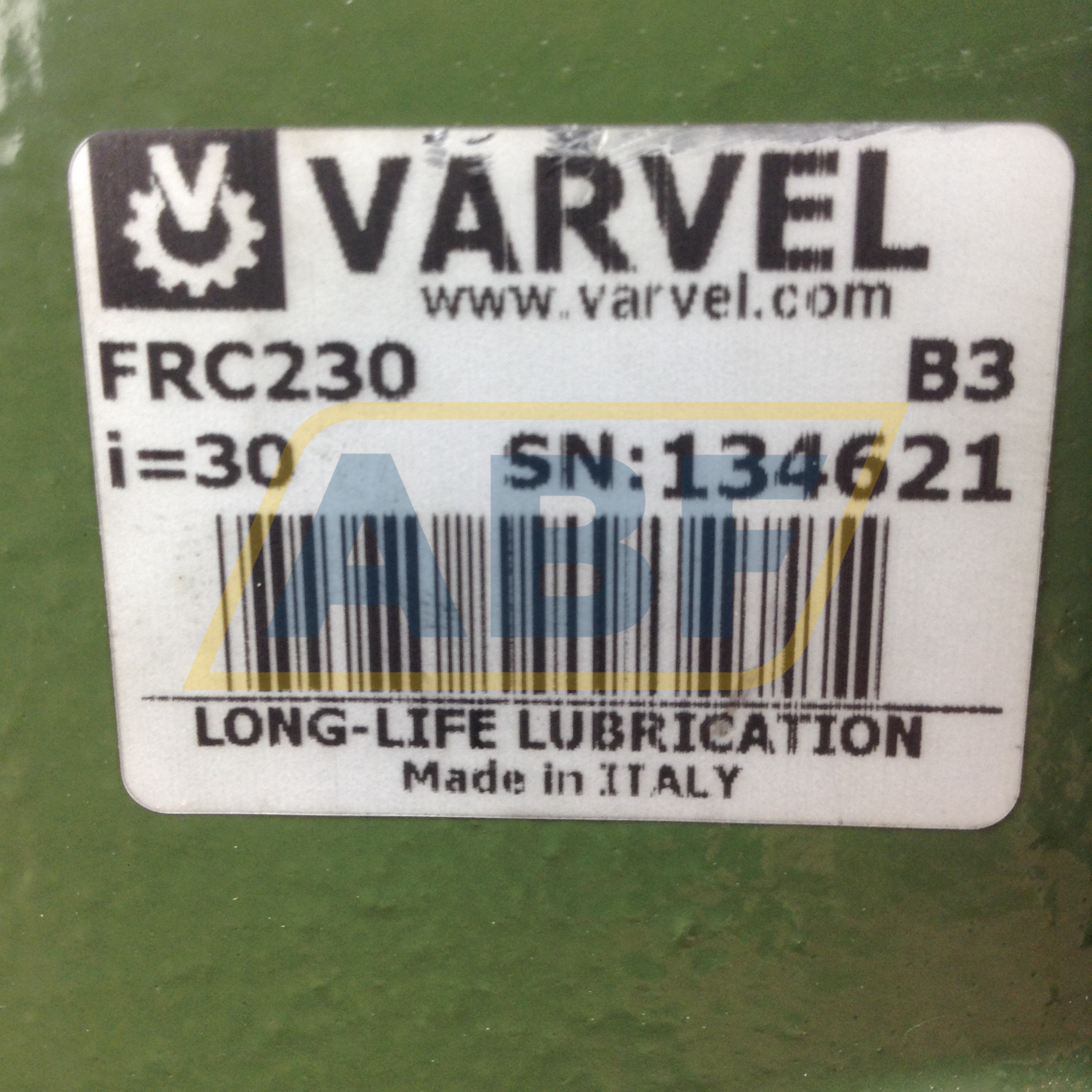

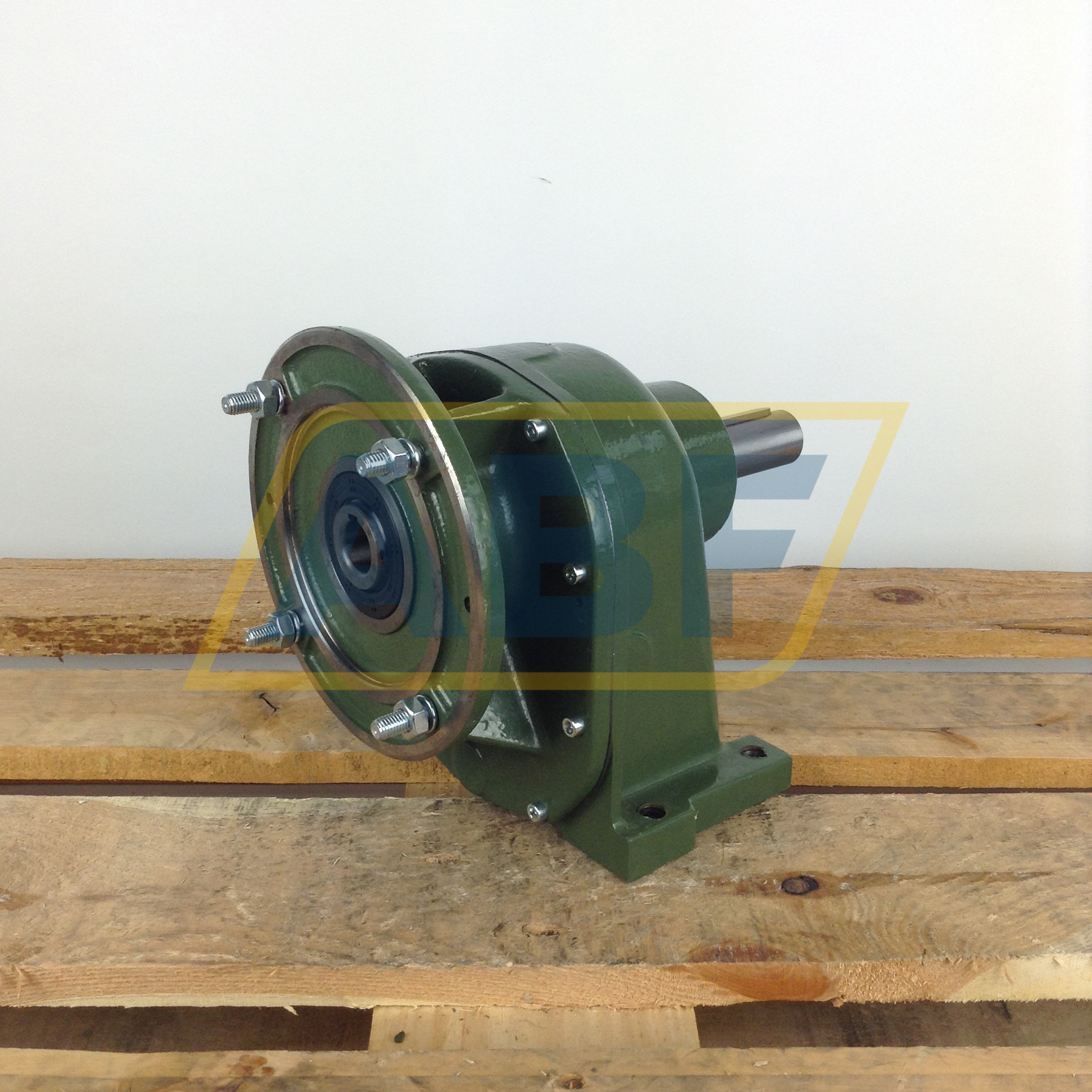

• Artikelnummer FRC230/B3-90B5I30 Varvel
• Kategorie Getriebe

Gewicht und Abmessungen

• Gewicht (kg) 21.6

Produkteigenschaften

• Montage B5 (Außenflansch)
• Übersetzung i = n1/n2 30
• IEC-Rahmengröße 90

Detaillierte Produkteigenschaften

• IEC-Rahmengröße 90

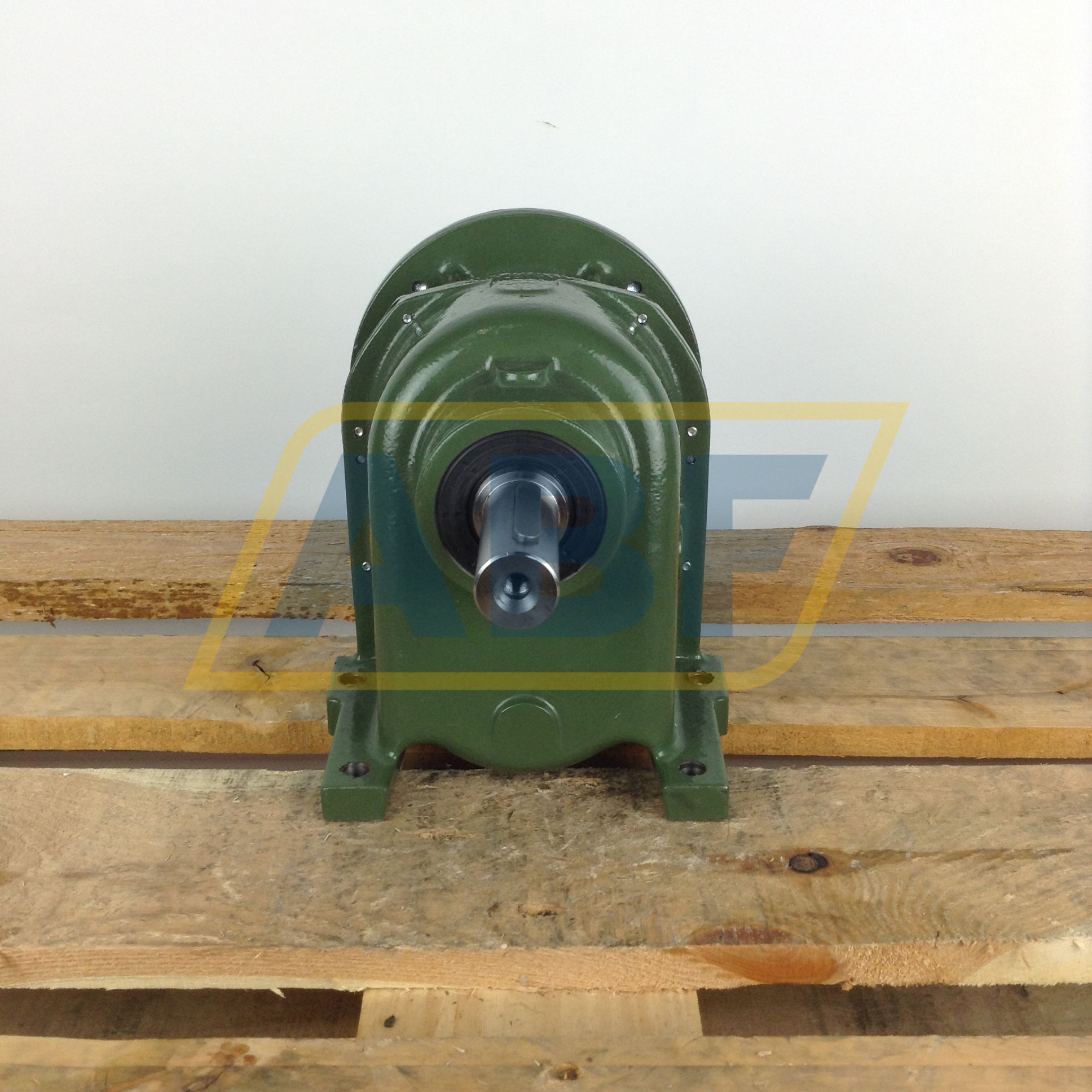

• Wellendurchmesser (mm) 24
• IEC-Rahmengröße 090
• Wellenlänge (mm) 50
• Passfederbreite (mm) 8
• Passfederlänge (mm) 40
• Bohrung Gewindewelle M8
• Wellenhöhe, B3 montiert (mm) 90
• Weite Fußlöcher, B3 montiert (mm) 140
• Länge Fußlöcher, B3 montiert (mm) S=286, M=311
• Durchmesser Fußlöcher (mm) 10

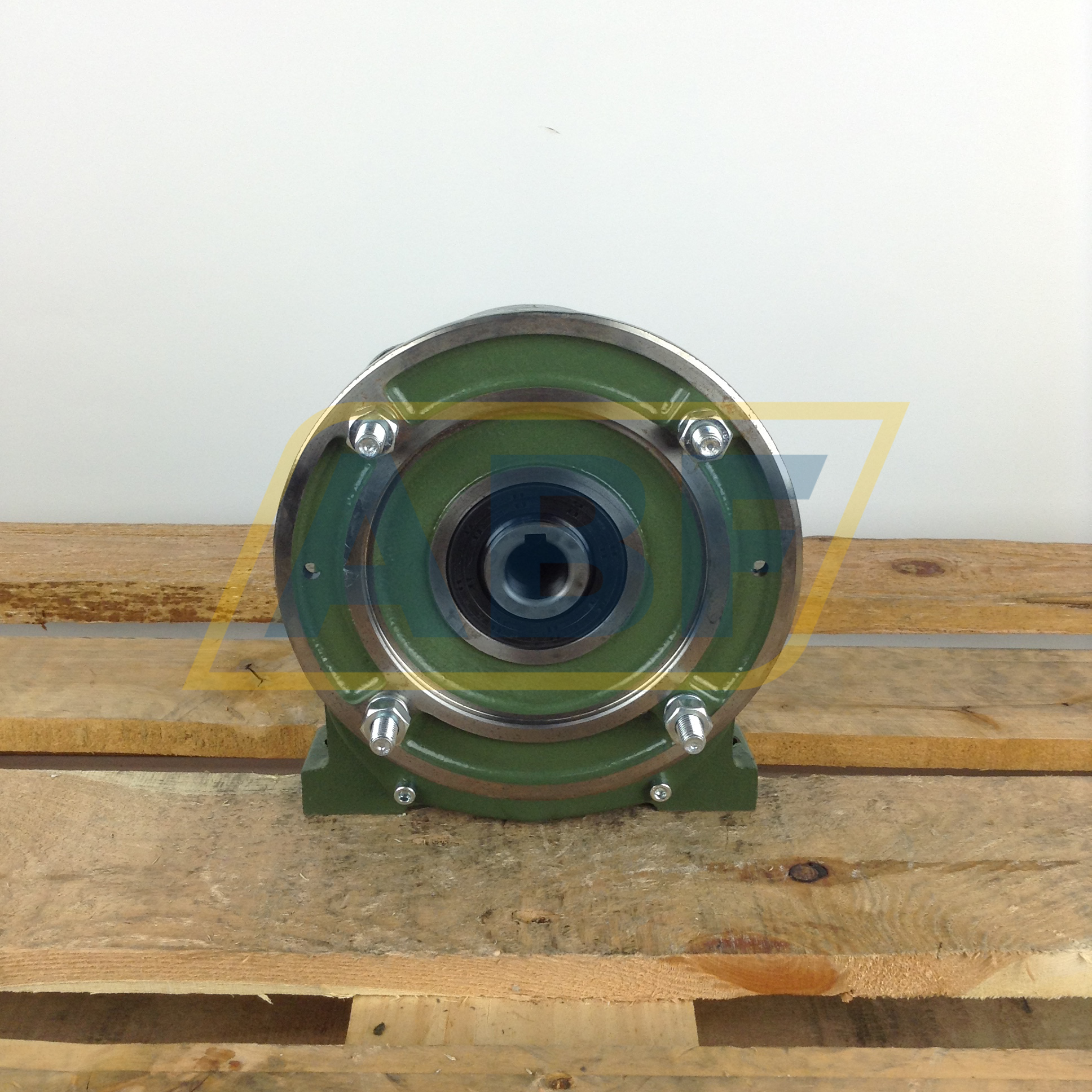

• Außendurchmesser Flansch B5/V1/B35/V3 (mm) 200
• Flanschzentrierung B5/V1/B35/V3 (mm) 130
• Lochkreis B5/V1/B35/V3 (mm) 165
• Anzahl Flanschlöcher 4
• Durchmesser Flanschlöcher B5/V1/B35/V3 (mm) 12
• Lochkreis B14/B34/V18/V19 (mm) 115
• Flanschgewindebohrungen B14/B34/V18/V19 M8
• Außendurchmesser Flansch B14/B34/V18/V19 (mm) 140
• Flanschzentrierung B14/B34/V18/V19 (mm) 95
