Drehzahl bei 50 Hz (U/MIN) / Anzahl der Pole
1500 / 4-Polig
Frequenz
60 Hz
Wirkungsgrad
Nicht anwendbar
Montage
Kein Standard
Bremse
Ohne Bremse
IP-Schutzart
IP55
Explosionsschutz (ATEX)
Ohne Schutz
IEC-Rahmengröße
71
Detaillierte Produkteigenschaften
Spannung
All other voltages
IEC-Rahmengröße
71
Wellendurchmesser (mm)
11
Gehäusematerial
Alu
AC/DC
AC
Standard
IEC
IEC-Rahmengröße
071
Wellenlänge (mm)
23
Passfederbreite (mm)
5
Passfederlänge (mm)
22
Bohrung Gewindewelle
M5
Wellenhöhe, B3 montiert (mm)
71
Weite Fußlöcher, B3 montiert (mm)
112
Länge Fußlöcher, B3 montiert (mm)
90
Durchmesser Fußlöcher (mm)
7
Außendurchmesser Flansch B5/V1/B35/V3 (mm)
160
Flanschzentrierung B5/V1/B35/V3 (mm)
110
Lochkreis B5/V1/B35/V3 (mm)
130
Anzahl Flanschlöcher
4
Durchmesser Flanschlöcher B5/V1/B35/V3 (mm)
10
Lochkreis B14/B34/V18/V19 (mm)
85
Flanschgewindebohrungen B14/B34/V18/V19
M6
Außendurchmesser Flansch B14/B34/V18/V19 (mm)
90
Flanschzentrierung B14/B34/V18/V19 (mm)
70
Detailliert

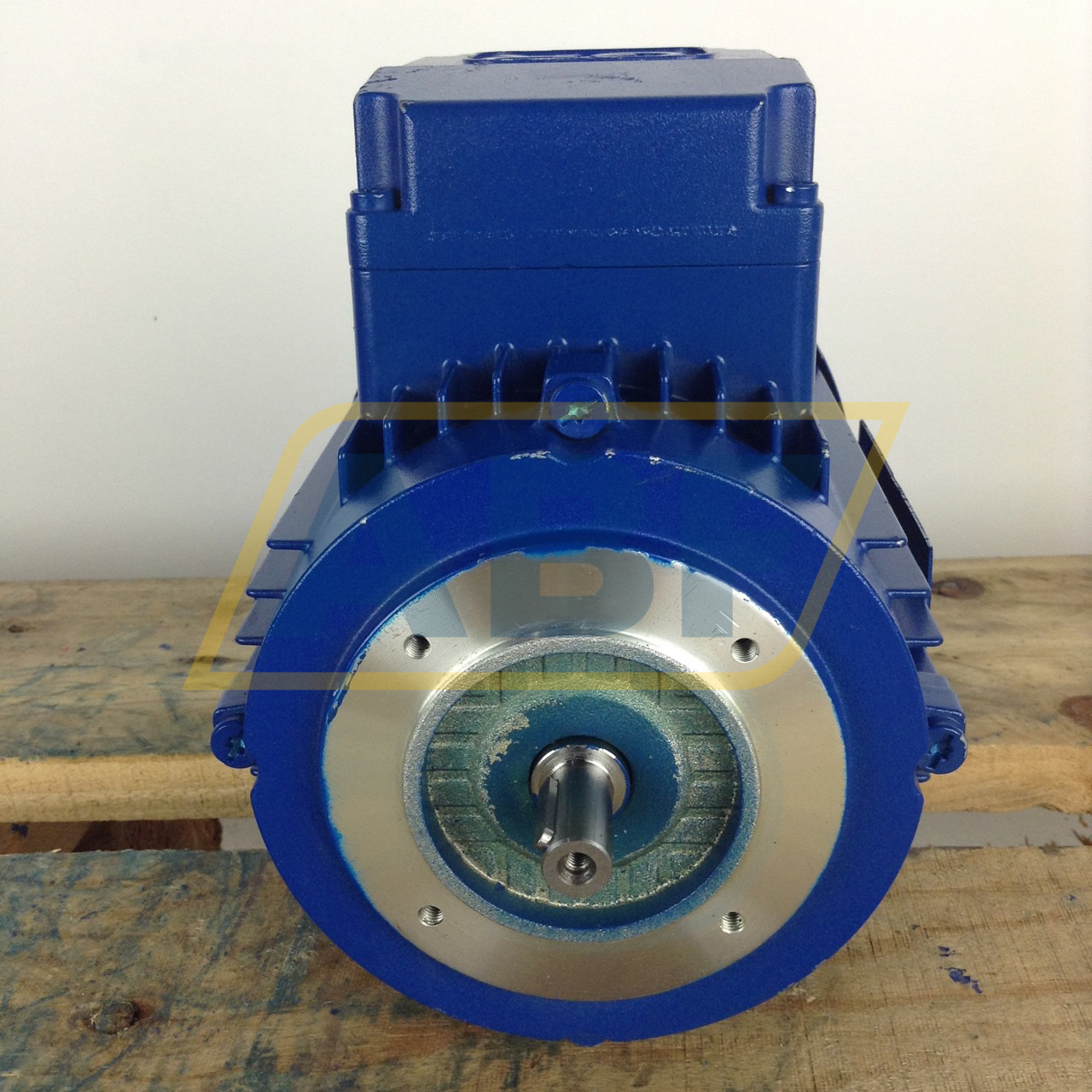

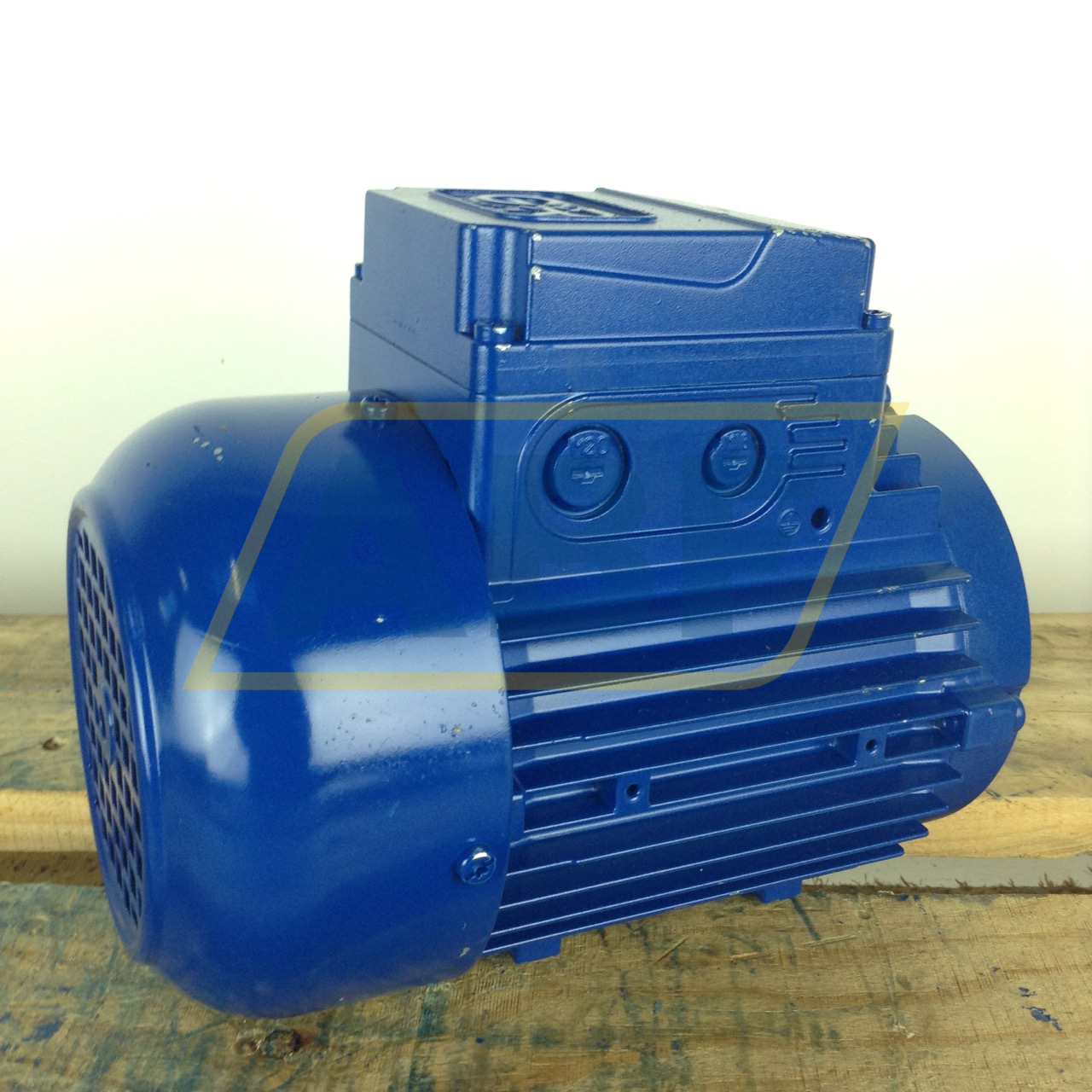

Bitte beachten Sie, dass der HB71A423046060B14R Rossi ein B14R-Motor ist. Dieser Motor hat andere Maße als ein Standard-B14-Modell mit der gleichen IEC-Baugröße:
Wellendurchmesser: 11 mm
Wellenlänge: 23 mm
Flanschdurchmesser: 90 mm
