Principales caractéristiques

• Disponibilité 2 pcs
• Marque Varvel

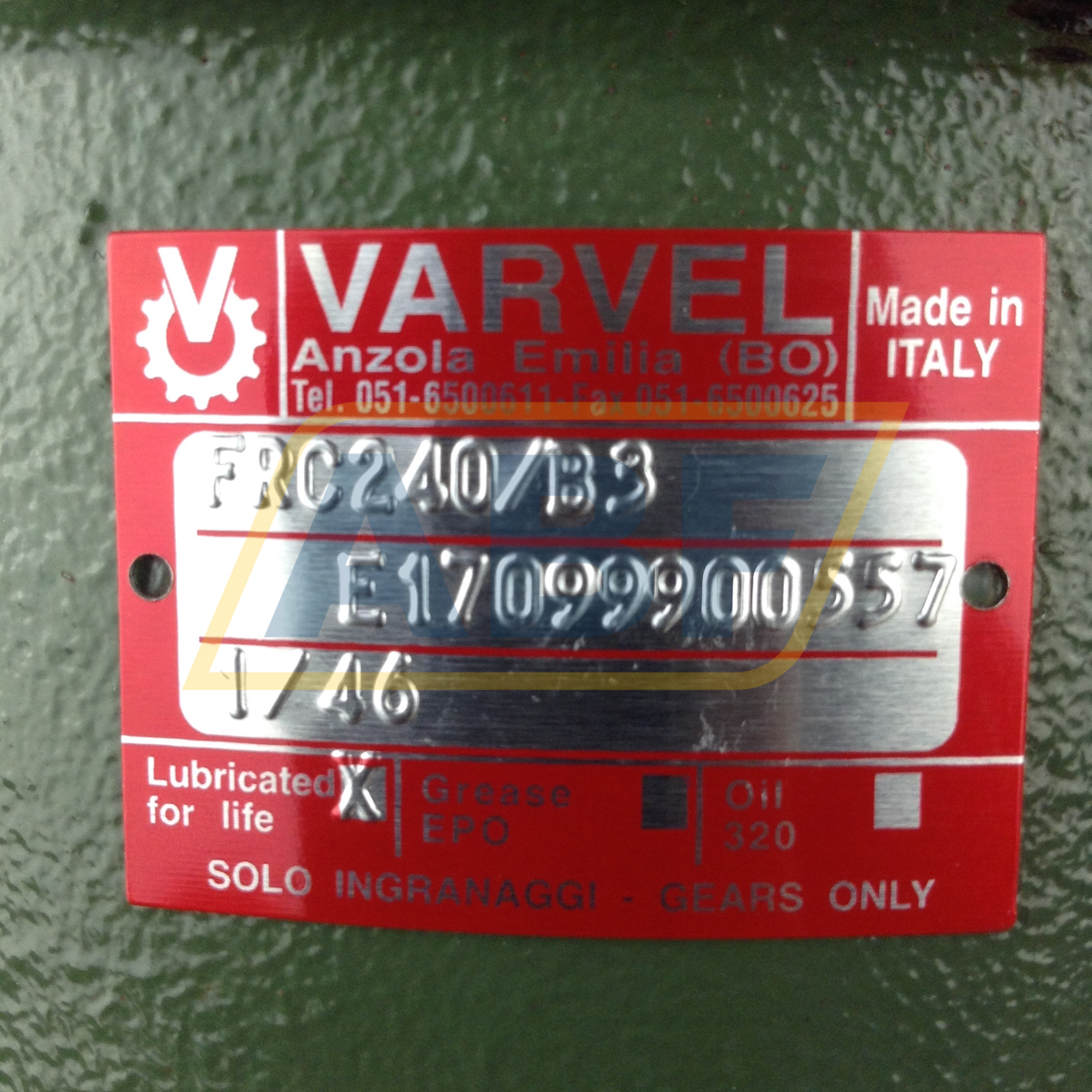

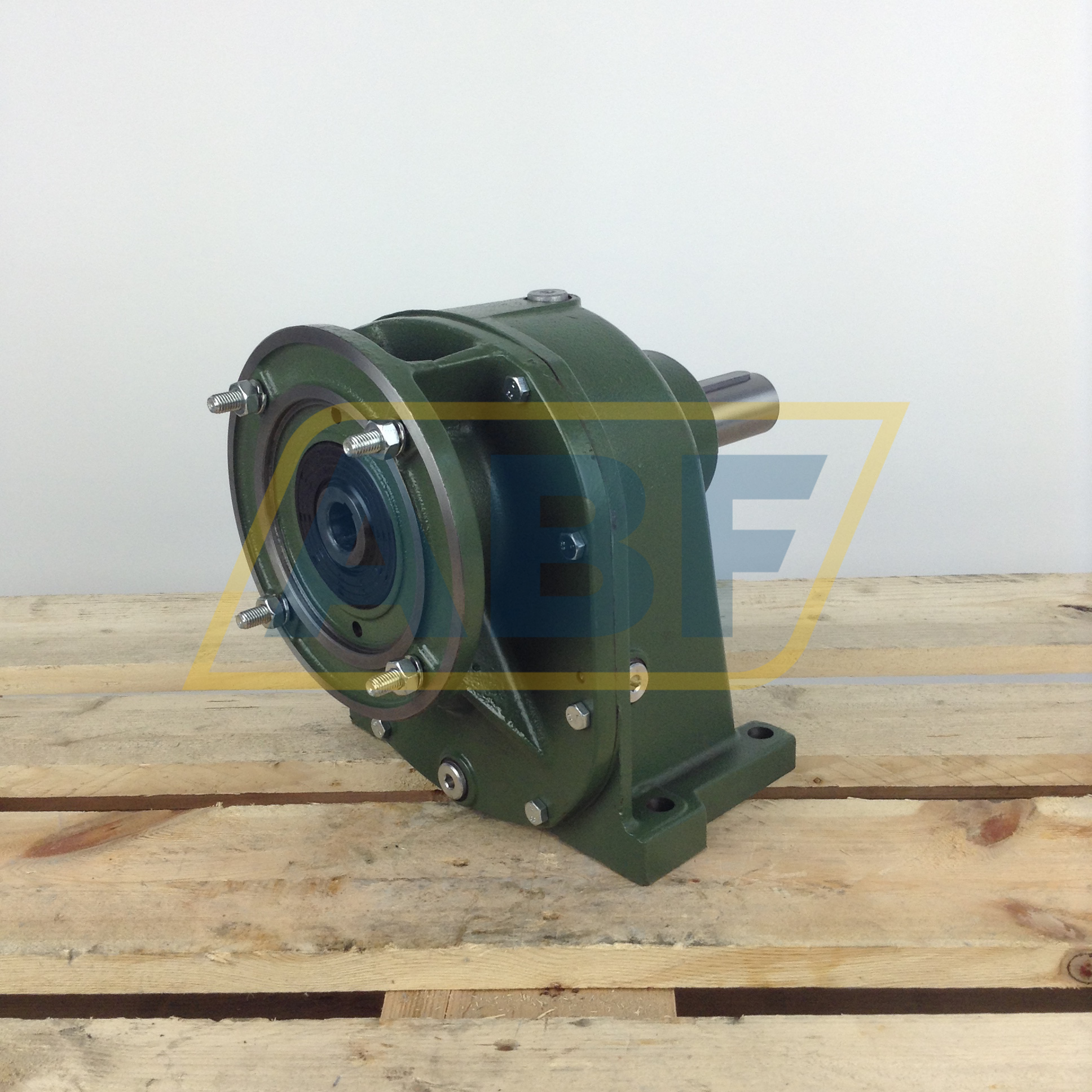

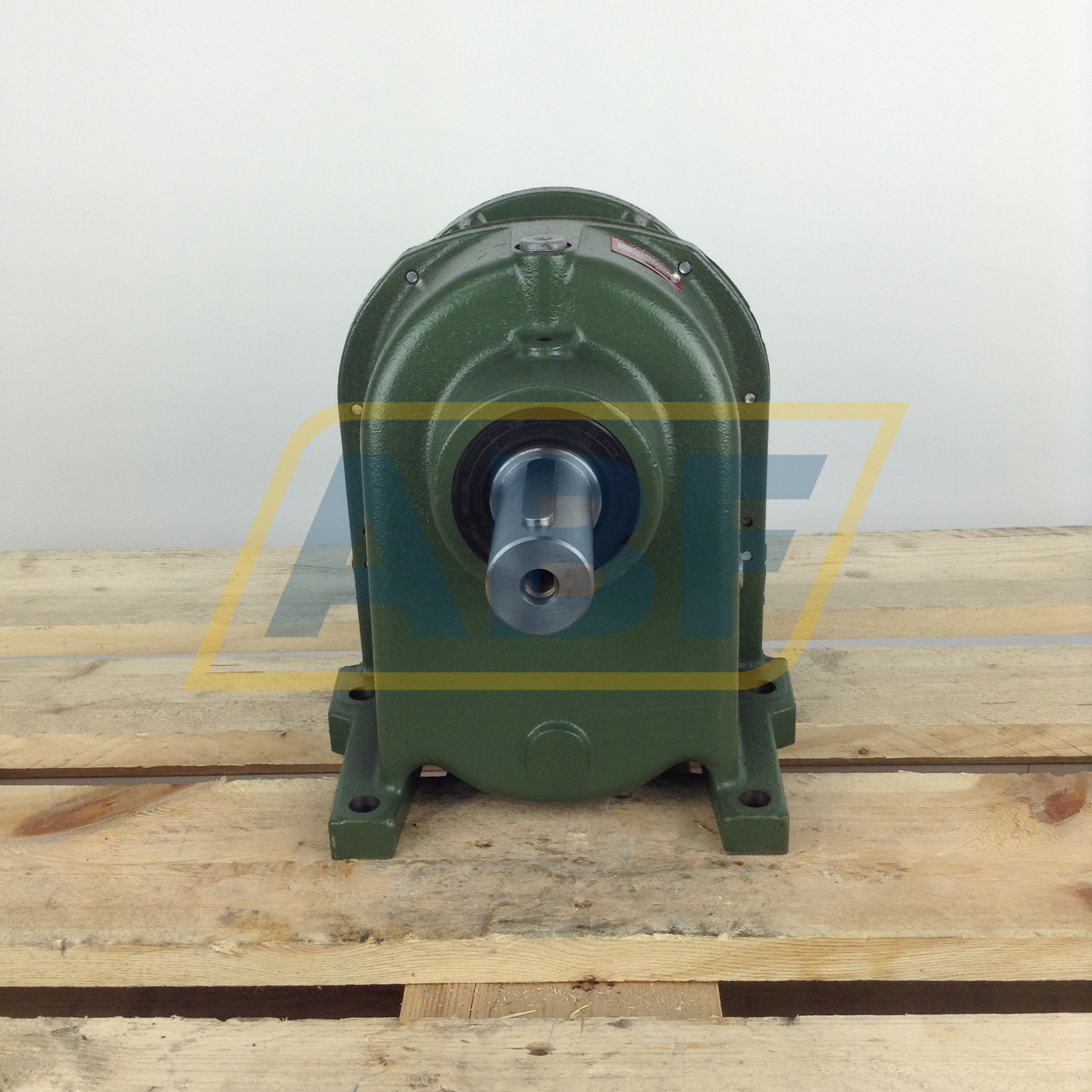

• Numéro d'article FRC240B3-90B5I46 Varvel
• Catégorie Boîtes de vitesses

Poids et dimensions

• Poids (kg) 33.25

Propriétés du produit

• Montage B5 (bride extérieure)
• Rapport de vitesse i = n1/n2 46
• Dimension du cadre IEC 90

Propriétés détaillées du produit

• Dimension du cadre IEC 90
• Diamètre d'arbre (mm) 24
• Dimension du cadre IEC 090
• Longueur d'arbre (mm) 50
• Largeur de la clavette (mm) 8
• Longueur de la clavette (mm) 40
• Alésage arbre fileté M8
• Hauteur d'arbre B3 monté (mm) 90
• Trous de socle large, B3 monté (mm) 140
• Trous de socle longs, B3 monté (mm) S=286, M=311
• Diamètre trous de socle (mm) 10
• Diamètre extérieur bride B5/V1/B35/V3 (mm) 200
• Bord de centrage B5/V1/B35/V3 (mm) 130
• Diamètre du cercle primitif B5/V1/B35/V3 (mm) 165
• Nombre de trous de bride 4
• Diamètre trous de bride B5/V1/B35/V3 (mm) 12
• Diamètre du cercle primitif B14/B34/V18/V19 (mm) 115
• Alésages filetés de bride B14/B34/V18/V19 M8
• Diamètre extérieur bride B14/B34/V18/V19 (mm) 140
• Bord de centrage B14/B34/V18/V19 (mm) 95
