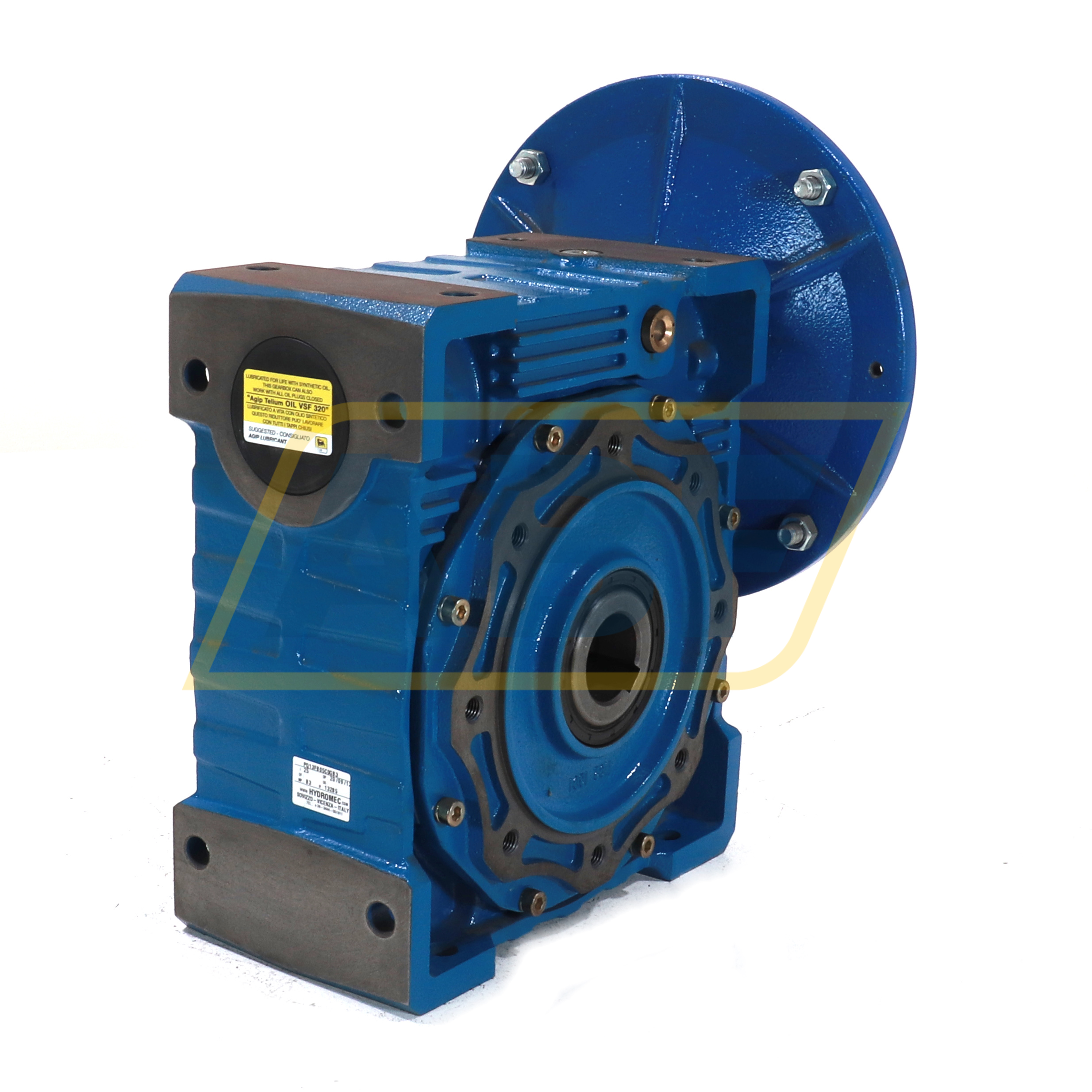

Principales caractéristiques

• Disponibilité 5 pcs
• Marque Hydro-Mec

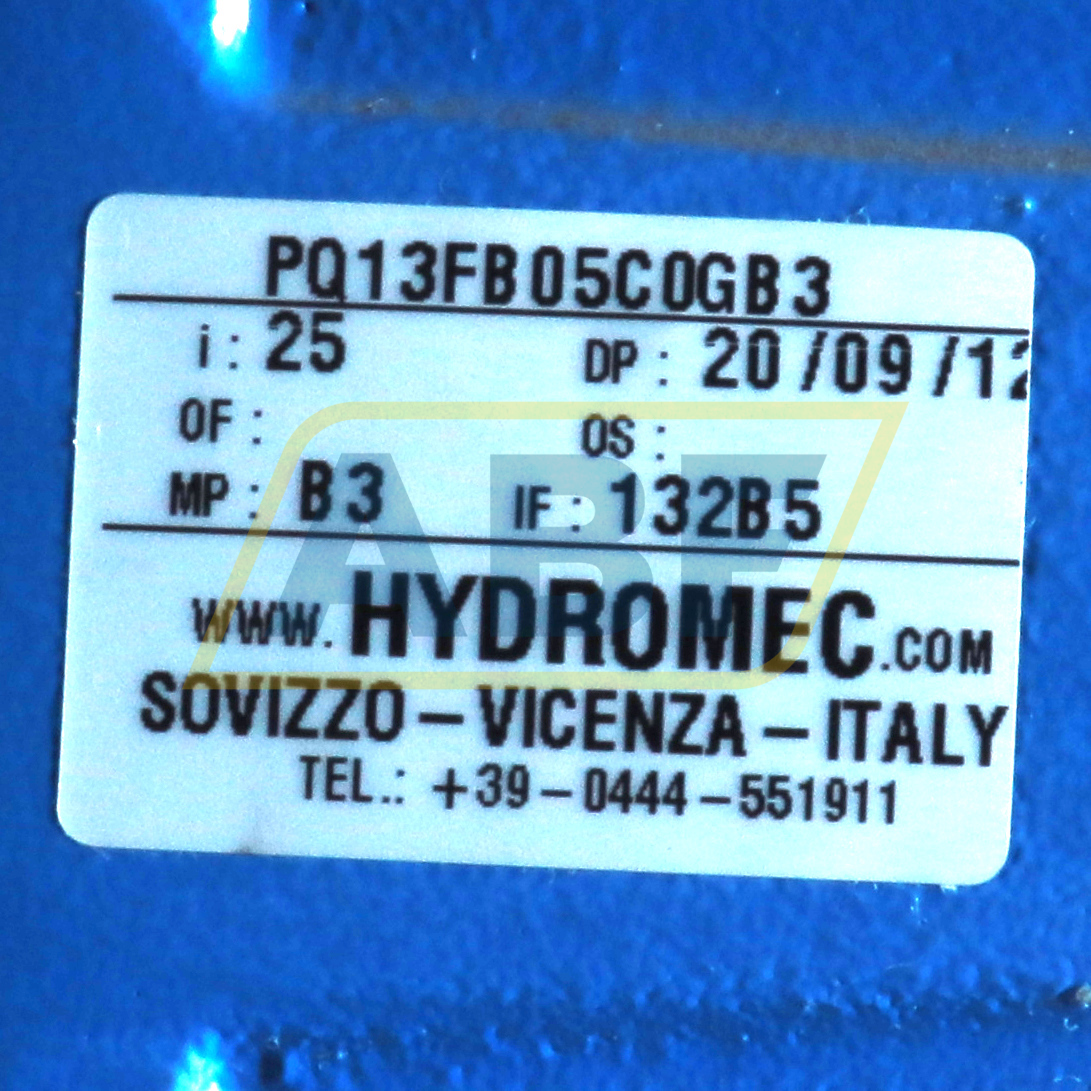

• Numéro d'article PQ13FB05C0GB3-B14I25 Hydro-Mec
• Catégorie Boîtes de vitesses

Poids et dimensions

• Poids (kg) 51

Propriétés du produit

• Montage B5 (bride extérieure)
• Rapport de vitesse i = n1/n2 25
• Dimension du cadre IEC 132

Propriétés détaillées du produit

• Dimension du cadre IEC 132
• Diamètre d'arbre (mm) 38
• Dimension du cadre IEC 132
• Longueur d'arbre (mm) 80
• Largeur de la clavette (mm) 10
• Longueur de la clavette (mm) 70
• Alésage arbre fileté M12
• Hauteur d'arbre B3 monté (mm) 132
• Trous de socle large, B3 monté (mm) 216
• Trous de socle longs, B3 monté (mm) S=286, M=311
• Diamètre trous de socle (mm) 12

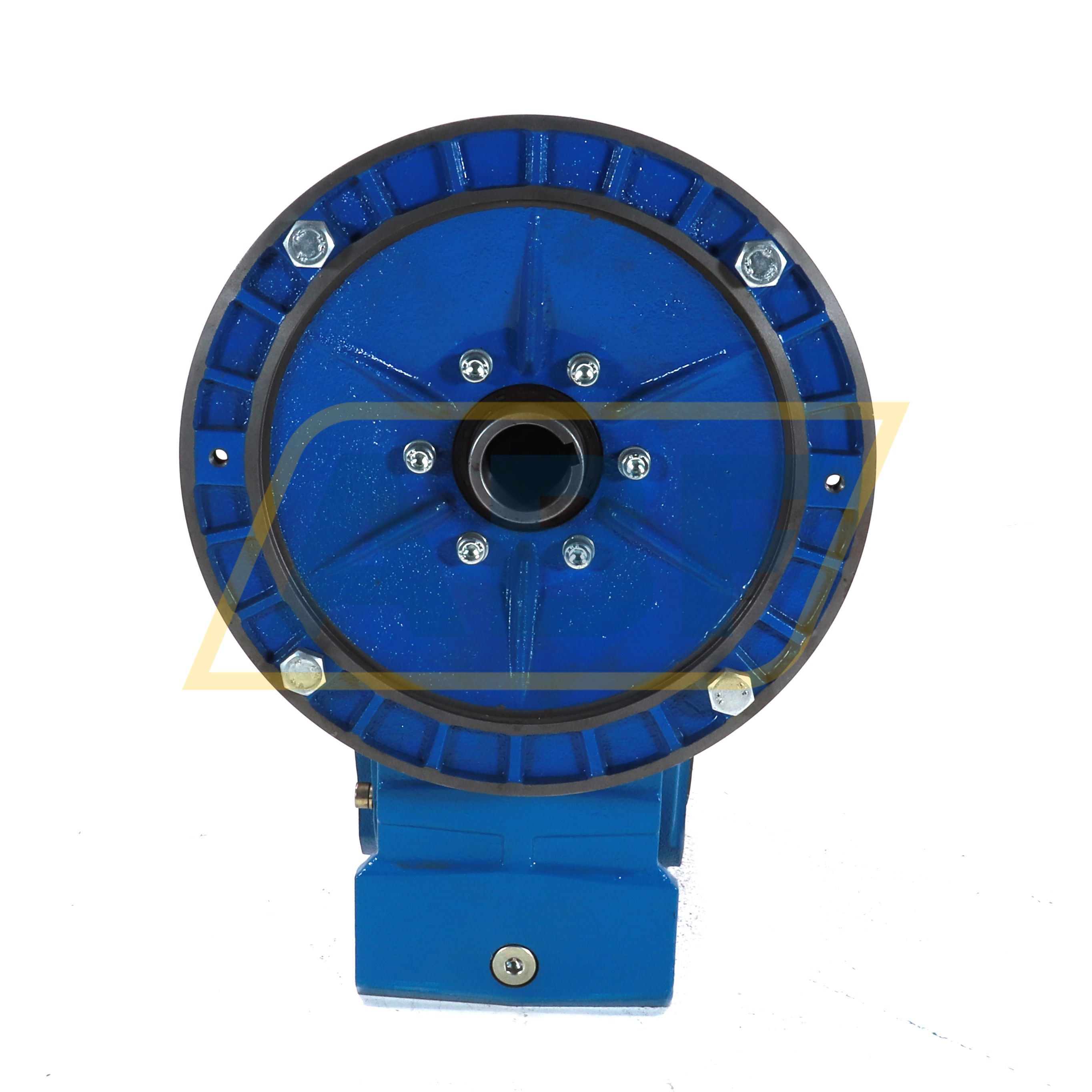

• Diamètre extérieur bride B5/V1/B35/V3 (mm) 300
• Bord de centrage B5/V1/B35/V3 (mm) 230
• Diamètre du cercle primitif B5/V1/B35/V3 (mm) 265
• Nombre de trous de bride 4
• Diamètre trous de bride B5/V1/B35/V3 (mm) 14.5
• Diamètre du cercle primitif B14/B34/V18/V19 (mm) 165
• Alésages filetés de bride B14/B34/V18/V19 M10
• Diamètre extérieur bride B14/B34/V18/V19 (mm) 200
• Bord de centrage B14/B34/V18/V19 (mm) 130
