Ook bekend als
N317EM C3
N317-E-M1-C3
N317-E-XL-M1-C3
EAN7316576624278
CategorieEenrijig cilinderrollager
Gewicht en afmetingen
Binnenmaat (d) mm
85,00
Buitenmaat (D) mm
180,00
Breedte (B) mm
41,00
Binnenmaat (d) inch
3.3465
Buitenmaat (D) inch
7.0866
Breedte (B) inch
1.6142
Gewicht (kg)
5.33
Producteigenschappen
Boring
C - cilindrische boring
Afdichting
Geen afdichting
Type kooi
M - messing kooi
Externe aanpassing
Geen Externe Aanpassing
Interne radiale speling
C3 interne speling (hoger dan Cn)
Precisie
Standaardprecisie
Warmtestabilisatie
Geen warmtestabilisatie - temperaturen tot 120 °C
Suffix-omschrijving
ECOptimized Internal Design Incorporating More And/Or Larger Rollers And With Modified Roller/End Flange Contact
MTwo-Piece Machined Brass Cage, Roller Centered
C3Internal Clearance Larger Than Normal
Productbeschrijving

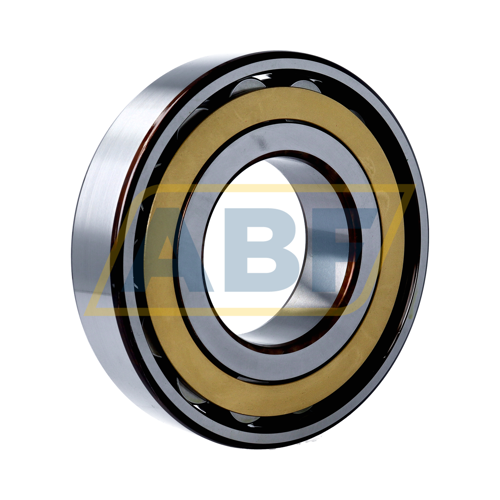

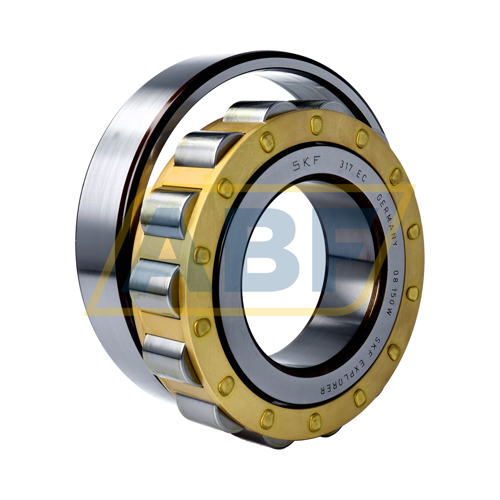

De N317ECM/C3 SKF is een eenrijig cilinderrollager met kooi. Dit lager bestaat uit een massieve binnen- en buitenring met cilinderrollen in een kooi. Dankzij deze kooi komen de cilinderrollen niet in contact met elkaar, waardoor dit lagertype hogere toerentallen ondersteunt dan volrollige uitvoeringen. Daarnaast zijn eenrijige cilinderrollagers met kooi zeer stijf en ze kunnen hoge radiale krachten verwerken. Omdat de binnen- en buitenringen van deze lagers eenvoudig uit elkaar gehaald kunnen worden, zijn ze heel makkelijk te installeren. Eenrijige cilinderrollagers worden bijvoorbeeld gebruikt in versnellingsbakken, landbouwmachines, pompen, compressors en elektromotoren.
De N317ECM/C3 SKF is een eenrijig cilinderlager met N-ontwerp. De binnenring is voorzien van twee vaste spoorkragen, terwijl de buitenring geen spoorkraag heeft. Hierdoor zijn N-lagers uitsluitend in staat om radiale krachten op te vangen. Dit lagertype wordt gebruikt als loslager. Loslagers maken axiale verplaatsing van de as ten opzichte van het huis in beide richtingen mogelijk. Dit is noodzakelijk in toepassingen waarbij het materiaal van de as krimpt of uitzet door temperatuurwisselingen (thermische uitzetting).
