Ook bekend als
L2218UM C4
NJ2218E.M1.C4.F1.H67C
NJ2218ECM/C4
NJ2218EM C4
NJ2218-E-M1-C4
NJ2218-E-M1-F1-H67C-C4
NJ2218-E-M6-C4
NJ2218-E-XL-M1-C4
NJ2218-E-XL-M1-F1-H67C-C4
NJ2218FY C4
CategorieEenrijig cilinderrollager
Gewicht en afmetingen
Binnenmaat (d) mm
90
Buitenmaat (D) mm
160
Breedte (B) mm
40
Binnenmaat (d) inch
3.5433
Buitenmaat (D) inch
6.2992
Breedte (B) inch
1.5748
Gewicht (kg)
3.55
Producteigenschappen
Boring
C - cilindrische boring
Afdichting
Geen afdichting
Type kooi
M - messing kooi
Externe aanpassing
Geen Externe Aanpassing
Interne radiale speling
C4 interne speling (hoger dan C3)
Precisie
Bearings for Traction Motors
Warmtestabilisatie
Geen warmtestabilisatie - temperaturen tot 120 °C
Suffix-omschrijving
ECOptimized Internal Design Incorporating More And/Or Larger Rollers And With Modified Roller/End Flange Contact
MTwo-Piece Machined Brass Cage, Roller Centered
C4Bearing Internal Clearance Greater Than C3
VA301Bearing For Railway Vehicle Traction Motors
Productbeschrijving

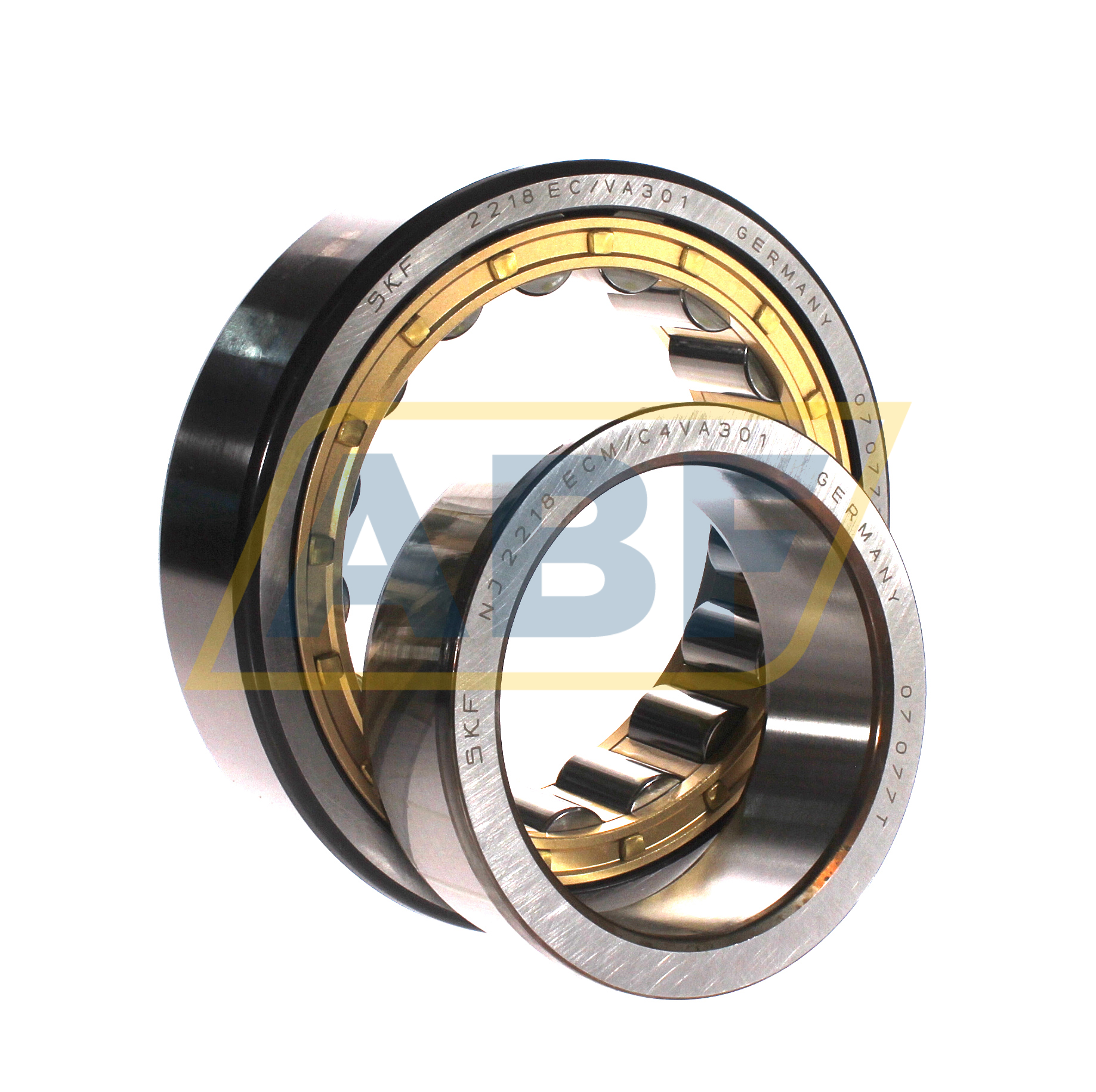

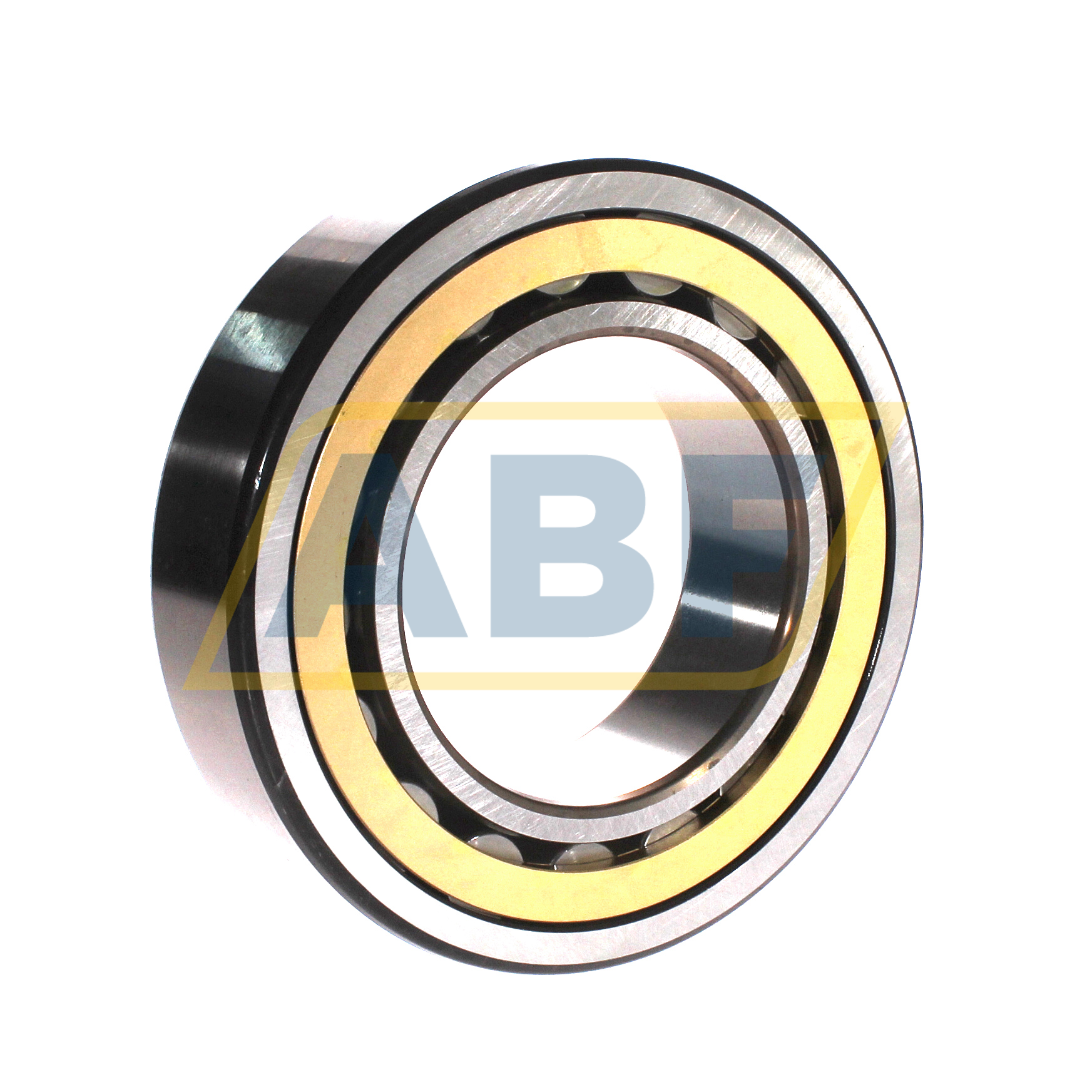

De NJ2218ECM/C4VA301 SKF is een eenrijig cilinderrollager met kooi. Dit lager bestaat uit een massieve binnen- en buitenring met cilinderrollen in een kooi. Dankzij deze kooi komen de cilinderrollen niet in contact met elkaar, waardoor dit lagertype hogere toerentallen ondersteunt dan volrollige uitvoeringen. Daarnaast zijn eenrijige cilinderrollagers met kooi zeer stijf en ze kunnen hoge radiale krachten verwerken. Omdat de binnen- en buitenringen van deze lagers eenvoudig uit elkaar gehaald kunnen worden, zijn ze heel makkelijk te installeren. Eenrijige cilinderrollagers worden bijvoorbeeld gebruikt in versnellingsbakken, landbouwmachines, pompen, compressors en elektromotoren.
De NJ2218ECM/C4VA301 SKF is een eenrijig cilinderlager met NJ-ontwerp. De buitenring van heeft twee vaste spoorkragen en de binnenring is voorzien van een enkele vaste spoorkraag. Hierdoor zijn NJ-lagers in staat radiale krachten op te vangen, en axiale krachten in een enkele richting. Dit lagertype wordt gebruikt als steunlager. Steunlagers maken axiale verplaatsing van de as ten opzichte van het huis in één richting mogelijk. In de andere richting wordt de as opgesloten. Een NJ-lager is daarnaast inzetbaar als vastlager door deze te combineren met een HJ-hoekring (afzonderlijk verkrijgbaar). Vastlagers worden gebruikt om een as axiaal in beide richtingen op te sluiten.
