Ook bekend als
NU224-E-N-MP1A-F59-C3
NU224-E-N-MPAX-F59-C3
NU224-E-XL-N-MPA-F59-C3
NU224-E-XL-N-MPAX-F59-C3
EAN7316570571080
CategorieEenrijig cilinderrollager
Gewicht en afmetingen
Binnenmaat (d) mm
120
Buitenmaat (D) mm
215
Breedte (B) mm
40
Binnenmaat (d) inch
4.7244
Buitenmaat (D) inch
8.4646
Breedte (B) inch
1.5748
Gewicht (kg)
6.27
Producteigenschappen
Boring
C - cilindrische boring
Afdichting
Geen afdichting
Type kooi
ML - messing kooi binnen-/buitenring gecentreerd
Externe aanpassing
N - borgring groef in buitenring
Interne radiale speling
C3 interne speling (hoger dan Cn)
Precisie
A2 - Reduced Width Tolerance
Warmtestabilisatie
Geen warmtestabilisatie - temperaturen tot 120 °C
Suffix-omschrijving
ECOptimized Internal Design Incorporating More And/Or Larger Rollers And With Modified Roller/End Flange Contact
NSnap Ring Groove In The Outer Ring
MLOne-Piece Form-Turned Window-Type Brass Cage, Inner Or Outer Ring Centered
C3Internal Clearance Larger Than Normal
B20Stabilized Rings And Reduced Width Tolerance
Productbeschrijving

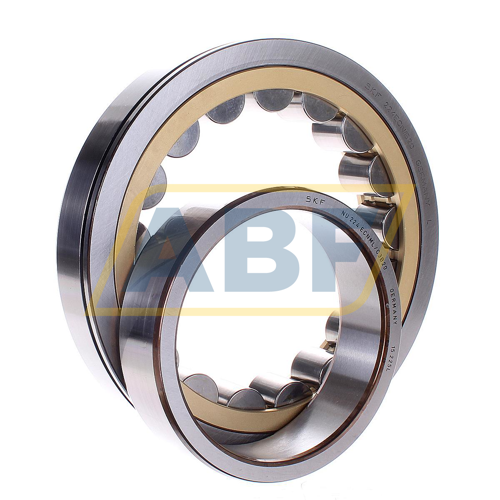

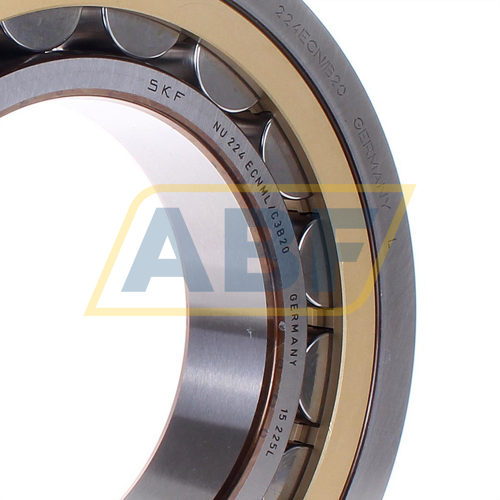

De NU224ECNML/C3B20 SKF is een eenrijig cilinderrollager met kooi. Dit lager bestaat uit een massieve binnen- en buitenring met cilinderrollen in een kooi. Dankzij deze kooi komen de cilinderrollen niet in contact met elkaar, waardoor dit lagertype hogere toerentallen ondersteunt dan volrollige uitvoeringen. Daarnaast zijn eenrijige cilinderrollagers met kooi zeer stijf en ze kunnen hoge radiale krachten verwerken. Omdat de binnen- en buitenringen van deze lagers eenvoudig uit elkaar gehaald kunnen worden, zijn ze heel makkelijk te installeren. Eenrijige cilinderrollagers worden bijvoorbeeld gebruikt in versnellingsbakken, landbouwmachines, pompen, compressors en elektromotoren.
De NU224ECNML/C3B20 SKF is een eenrijig cilinderlager met NU-ontwerp. De buitenring van dit lager heeft twee vaste spoorkragen en de binnenring heeft geen spoorkraag. Hierdoor zijn NU-lagers uitsluitend in staat om radiale krachten op te vangen. Dit lagertype wordt gebruikt als loslager. Loslagers maken axiale verplaatsing van de as ten opzichte van het huis in beide richtingen mogelijk. Dit is noodzakelijk in toepassingen waarbij het materiaal van de as krimpt of uitzet door temperatuurwisselingen (thermische uitzetting). Een NU-lager is daarnaast inzetbaar als steunlager door deze te combineren met een HJ-hoekring (afzonderlijk verkrijgbaar). Steunlagers zijn in staat radiale krachten op te vangen, en axiale krachten in een enkele richting.
