Ook bekend als
NUP219ECM/C3
NUP219-E-M1-C3
NUP219-E-XL-M1-C3
CategorieEenrijig cilinderrollager
Gewicht en afmetingen
Binnenmaat (d) mm
95
Buitenmaat (D) mm
170
Breedte (B) mm
32
Binnenmaat (d) inch
3.7402
Buitenmaat (D) inch
6.6929
Breedte (B) inch
1.2598
Gewicht (kg)
3.25
Producteigenschappen
Boring
C - cilindrische boring
Afdichting
Geen afdichting
Type kooi
M - messing kooi
Externe aanpassing
Geen Externe Aanpassing
Interne radiale speling
C3 interne speling (hoger dan Cn)
Precisie
Bearings for Traction Motors
Warmtestabilisatie
Geen warmtestabilisatie - temperaturen tot 120 °C
Suffix-omschrijving
ECOptimized Internal Design Incorporating More And/Or Larger Rollers And With Modified Roller/End Flange Contact
MTwo-Piece Machined Brass Cage, Roller Centered
C3Internal Clearance Larger Than Normal
VA301Bearing For Railway Vehicle Traction Motors
Productbeschrijving

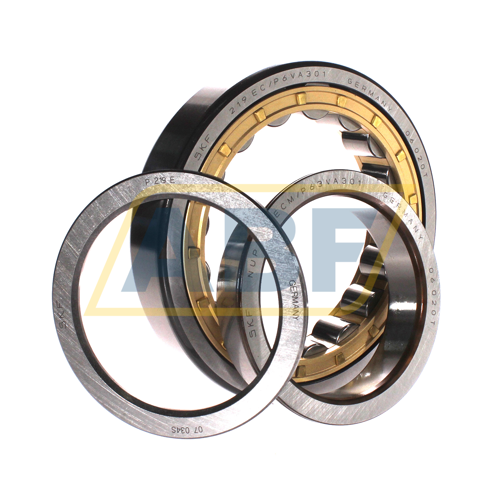

De NUP219ECM/C3VA301 SKF is een eenrijig cilinderrollager met kooi. Dit lager bestaat uit een massieve binnen- en buitenring met cilinderrollen in een kooi. Dankzij deze kooi komen de cilinderrollen niet in contact met elkaar, waardoor dit lagertype hogere toerentallen ondersteunt dan volrollige uitvoeringen. Daarnaast zijn eenrijige cilinderrollagers met kooi zeer stijf en ze kunnen hoge radiale krachten verwerken. Omdat de binnen- en buitenringen van deze lagers eenvoudig uit elkaar gehaald kunnen worden, zijn ze heel makkelijk te installeren. Eenrijige cilinderrollagers worden bijvoorbeeld gebruikt in versnellingsbakken, landbouwmachines, pompen, compressors en elektromotoren.
De NUP219ECM/C3VA301 SKF is een eenrijig cilinderlager met NUP-ontwerp. De buitenring heeft twee vaste spoorkragen, terwijl de binnenring voorzien is van één vaste en één losse spoorkraag. Hierdoor is dit lager in staat radiale krachten op te vangen, en axiale krachten in beide richtingen. NUP-lagers worden gebruikt als vastlager. Vastlagers sluiten een as axiaal in beide richtingen op.
